Decision Trace Studioで設計はどう変わるか — そして設計したDecisionを実システムへ組み上げる手順

Introduction

多くの設計業務では、最終成果物として

• 技術標準書
• 設計仕様書
• データ

が作られます。

しかし実際に行われているのは、
**文書作成ではなく「意思決定」**です。

• どの材料を選ぶか
• どの設計値を採用するか
• どの制約を優先するか

こうした判断の積み重ねが、最終的に文書になります。

それにも関わらず、従来の設計では、
判断は外に出ず、文書だけが残る
という状態になっています。

Decision Trace Studioは、この構造を根本から変えます。

Decision Trace Studioとは何か

Decision Trace Studioは、
意思決定を設計・実行・改善するための環境
です。

従来のツールが「ドキュメント」や「コード」を扱うのに対し、
Decision Trace Studioは
Decision（判断そのもの）を扱います。

つまり、設計対象を

• 文書
• 画面
• 実装コード

ではなく、

• 判断
• 分岐
• 制約
• 人間介入
• 記録

に置き換えるための入口です。

従来の設計フロー（技術標準書）

まず、従来の設計プロセスを見てみます。

1. 設計変更が発生する
2. 担当者が過去資料を検索する
3. 自分の経験で設計を決める
4. 標準書を作成する
5. レビューで修正する

このプロセスの問題は明確です。

• 判断基準が暗黙知
• 人によって設計が変わる
• 判断理由が残らない
• 改善ができない

最終成果物は残ります。
しかし、その成果物を生み出した判断の流れは残りません。

Decision Trace Studioによる設計フロー

Decision Trace Studioでは、設計は次のように行われます。

① Event：設計の起点を定義する

例：

• 設計変更が発生
• 新規製品の設計開始

ここでは、
「何が起きたか」
を明確にします。

② Signal：判断に必要な情報を取得する

• 過去設計データ
• 材料特性
• シミュレーション結果
• 品質基準
• コスト条件
• 必要に応じてAIによる類似設計抽出

Signalは、
判断の材料
です。

重要なのは、ここでAIは必須ではないことです。
Signalは検索結果でも、シミュレーション結果でも、ルール判定でも、人間入力でも成立します。

③ Decision：技術的選択を設計する

ここが中核です。

Decision Trace Studioでは、技術判断をノードとして定義します。

例：

• 材料選択
  → アルミ / 鋼 / 樹脂
• 強度設計
  → 安全係数 1.5 / 2.0
• 設計方針
  → 軽量優先 / 強度優先
• 製造方法
  → 切削 / 鋳造 / プレス

つまり、
設計とは、Decisionの集合である
という見方に変わります。

④ Boundary：制約を適用する

• 法規制
• 安全基準
• 品質基準
• 製造制約

ここでは、
Decisionが許容範囲内かどうか
を検証します。

⑤ Human：人間の介入を定義する

• トレードオフ判断
• 例外処理
• 最終承認

人間もまた、後付けではなく、
構造の一部として設計
されます。

⑥ Execution：設計結果を生成する

• 設計データ生成
• 技術標準書の自動生成

出力は、単なる文書生成ではありません。
Decisionの結果として生成されるアウトプットです。

⑦ Log：意思決定を記録する

• なぜその材料を選んだか
• なぜその設計値になったか
• どの制約が影響したか

ここで、
判断そのものが資産になる
という構造が生まれます。

Decision Trace Studioで何が変わるか

① 設計対象が変わる

従来：
ドキュメントを作る

DTM：
Decisionを設計する

② 技術の再現性が生まれる

従来：
人によって設計が変わる

DTM：
同じ条件なら同じ判断

③ 改善の単位が変わる

従来：
ドキュメントを修正する

DTM：
Decisionを改善する

④ AIの位置が変わる

従来：
AIが設計を行うものとして扱われる

DTM：
AIはSignalの一部として扱われる

Decision Trace Studioの本質的な価値

Decision Trace Studioの最大の価値は、

Decisionを変えると結果がどう変わるかを可視化できること

です。

例えば、

• 安全係数を変えるとどうなるか
• 材料を変えるとコストはどう変わるか
• 制約条件を厳しくするとどの分岐が増えるか

これをシナリオとして比較できます。

つまり、Studioは単なる設計画面ではなく、
判断を比較可能にする環境です。

なぜこのアプローチが重要か

この設計の本質は、
AIの前に意思決定を設計すること
です。

これにより、

• AIに依存しない設計ができる
• 段階的な導入ができる
• 継続的な改善が可能になる

という基盤ができます。

しかし、ここで終わってはいけません。

Decision Trace Studioで設計したものは、
最終的には
実際に動くシステムへ組み上げる必要があります。

ここからが、Decision Trace Modelを
「設計思想」から「運用可能なシステム」へ変える工程です。

Decision Trace Studioで設計したものを、どう実システムに組み上げるか

ここで使えるのが、次の3つの実装です。

• light-dtm-starter-kit-cs
  最小の Signal → Decision → Trace の実行例。FastAPI、ルール、トレース出力を備えたスターター。Signal と Decision を分離し、ルールに基づいて決定し、JSONL とスナップショットで記録します。
• multi-agent-orchestrator-core
  Studioで設計した Decision 構造を、実行可能なフローとして動かすオーケストレーションエンジン。decision condition boundary action human_gate ノードを実行でき、外部タスクや人間承認で待機・再開できます。
• Decision-Trace-Ledger-Core
  実行された判断を append-only で記録し、改ざん検知、再生、検証を行う台帳。append verify_trace replay_traceが用意されています。

この3つを組み合わせると、流れは次のようになります。

Studioで判断を設計する
→ Starter Kitで最小実装として試す
→ Orchestratorで業務フローとして動かす
→ Ledgerで記録・検証する

実システム化の手順

Step 1：Decision Trace Studioで判断構造を可視化する

最初にやることは実装ではありません。

まず Studio 上で、

• Event
• Signal
• Decision
• Boundary
• Human
• Log

をノードとして明確にします。

技術標準書の例なら、例えば次のようになります。

• Event：設計変更要求が入る
• Signal：過去標準書、材料DB、解析結果、コスト条件を取得
• Decision：材料選択、設計方針、安全係数、製造方法を決定
• Boundary：法規制、品質基準、安全制約を確認
• Human：例外時レビュー、最終承認
• Log：採用理由と分岐履歴を残す

この段階では、
まだAIもエージェントも不要です。

重要なのは、
何を判断しているかを構造として取り出すことです。

Step 2：light-dtm-starter-kit-cs 方式で最小パイプラインを作る

次に、Studioで設計したものを
最小の runnable なパイプラインに落とします。

light-dtm-starter-kit-cs は customer support 用の実装ですが、考え方はそのまま転用できます。
このリポジトリでは、入力から Signal を抽出し、YAML ルールで Decision を決め、実行結果をトレースとして保存する最小構成が示されています。FastAPI のエンドポイント、Signal/Decision モデル、ルールローダ、パイプライン実装、トレース出力が揃っています。

技術標準書用途なら、次のように置き換えます。

• inquiry → design_request
• urgency/confidence/risk_flags → material_score / safety_margin / cost_risk / compliance_flags
• decision_rules.yaml → design_rules.yaml
• route/action/decision_state → selected_material / selected_process / review_required

ここでやるべきことは、
Studioで描いた Decision を
最小の Signal → Decision API としてまず動かすことです。

この段階のゴールは、
「設計変更要求を入れると、判断結果が返る」
という一番小さな実行単位を作ることです。

Step 3：Decisionノードを multi-agent-orchestrator-core のDSLに変換する

最小構成が動いたら、次はそれを
業務全体のフローに拡張します。

multi-agent-orchestrator-core は directed node graph としてフローを定義し、同期的に実行しつつ、action や human_gate で一時停止し、外部イベントで再開できる設計です。 decision condition boundary action human_gate の各ノードが用意されているので、Studioで作った構造と対応づけやすくなっています。

対応関係はおおむね次の通りです。

• Studio の Decision → orchestrator の decision
• Studio の 分岐 → condition
• Studio の 制約 → boundary
• Studio の 外部処理 → action
• Studio の 人間介入 → human_gate

たとえば技術標準書フローなら、

• collect_inputs
• evaluate_material
• check_regulation
• run_simulation
• human_review
• generate_standard_doc

のような流れに落とせます。

つまりここで初めて、
Decision設計が Multi-Agent / Workflow 実行系に変換される
わけです。

MASの本質は、エージェントを先に置くことではありません。
Decision構造を実行可能な責務に分解することです。

Step 4：action ノードとして外部処理を接続する

multi-agent-orchestrator-core では action ノードは外部 worker に Task を投げて WAITING になり、その結果を受けて resume できます。

これを使うと、技術設計の現場では次のような接続ができます。

• CAE解析ジョブ投入
• 材料DB検索
• PLM / ERP / 文書管理システム照会
• 標準書ドラフト生成
• 外部AIサービスによる類似設計検索

つまり、Studioで描いた「Signal取得」や「Execution」が、
単なる概念ではなく
実際の外部処理として接続可能になる
ということです。

Step 5：human_gate で人間介入を構造化する

従来、人間承認はメール、会議、口頭、コメント欄などに散らばります。

しかし multi-agent-orchestrator-core の human_gate を使うと、
人間介入は
曖昧な例外処理ではなく、正式なノード
になります。

例えば、

• 安全係数を通常値から外した場合のみ承認
• コスト超過時のみ部門長レビュー
• 規格外材料使用時のみ品質保証承認

のように、人間の役割も構造として置けます。

これは単に運用しやすいだけでなく、
Human-in-the-loop を設計資産として残せる
という意味があります。

Step 6：Decision-Trace-Ledger-Core で判断履歴を真正なログとして残す

最後に、実行された判断を
ただのアプリログではなく、Decision Trace として残す
必要があります。

Decision-Trace-Ledger-Core は append-only でイベントを追加し、ハッシュチェーンを検証し、順序どおりに replay できます。 verify_trace は改ざん検知に使え、replay_trace は後から判断過程を再生するために使えます。

ここで記録すべきものは、例えば次の通りです。

• Event：設計変更要求
• Signal：参照した材料DB値、解析値、コスト条件
• Decision：採用した材料、設計係数、分岐理由
• Boundary：通過/失敗した制約
• Human：承認/差戻し
• Action：実行した解析や文書生成
• Output：生成された標準書ID

こうしておくと、

• なぜこの設計が採用されたか
• どの制約が影響したか
• どこで人間が介入したか

を後から再現できます。

Step 7：Studioに戻して改善ループを回す

ここで終わりではありません。

Ledger に記録された Trace と、Orchestrator 上で実行された結果をもとに、
再び Studio に戻ります。

そこで、

• どの Decision がボトルネックになったか
• どの Boundary が厳しすぎるか
• Human 介入が多すぎる箇所はどこか
• AIを Signal に追加したほうが良い箇所はどこか

を比較し、設計そのものを見直します。

このループこそが、

設計 → 実行 → 記録 → 改善

という Decision Trace Studio 中心の開発サイクルです。

全体像を一行で言うと

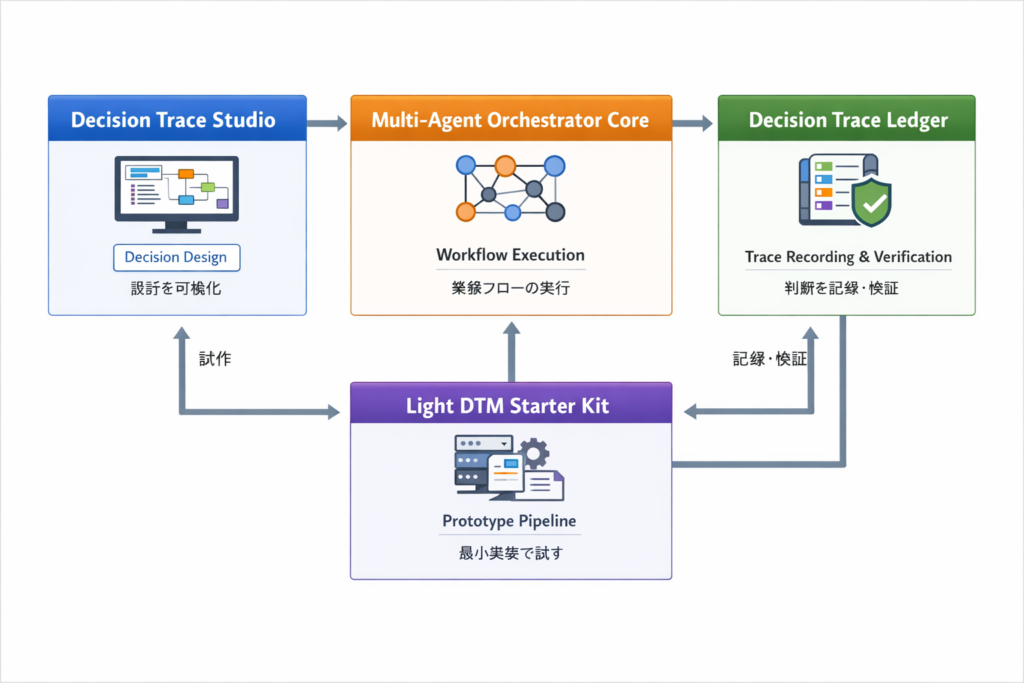

全体の役割分担は、以下の図のように整理できます。

• Decision Trace Studio
  判断を設計する
• light-dtm-starter-kit-cs
  最小の Decision パイプラインとして試す
• multi-agent-orchestrator-core
  判断構造を実行可能なワークフローにする
• Decision-Trace-Ledger-Core
  実行された判断を記録・検証・再生する

この4層がつながることで、
Decision Trace Model は単なる概念ではなく、
実際に動く Decision System になります。

Conclusion

Decision Trace Studioは、単なる設計ツールではありません。

それは、
意思決定を設計するための環境
です。

そして本当に重要なのは、
そこで設計した Decision を
そのまま実行可能なシステムへ落としていけることです。

従来の

「処理を設計する」

という発想から、

「意思決定を設計し、それを実行・記録・改善する」

という発想へ。

この転換によって、技術標準書や設計仕様書は、
単なる成果物ではなく、
判断の構造から再現可能に生み出されるシステムの出力
へと変わります。

そしてその出発点が、
Decision Trace Studio
です。
